בעיית TRANSPERANCY בהפקת שרטוט
קיימות 2 בעיות עקריות בנושא זה:
א. HATCH במחשב מסויים לא נראה שקוף, למרות שבמחשב אחר הכל תקין.
פתרון:
הערך של פקודת TRANSPERANCYDISPLAY צריך להיות 1.
ב. בעת ניסיון להפיק מסמך PDF או PLOT קווים או HATCH נראים שקופים או שלא נראים כלל.
פתרון:

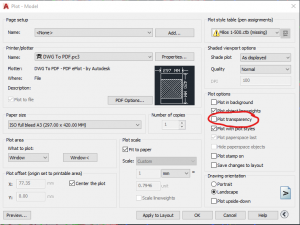

- בחלון PLOT יש לסמן Plot Transparency

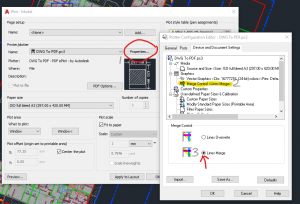

- יש להקיש על PROPERTIES
- בחלון שנפתח – לגשת ל- GRAPHICS ולהרחיב את ההגדרה (הקשה על +)
- בהגדרת Merge Control – יש להעביר את ההגדרה ל- Lines Merge
