האצת האוטוקד עד כדי 40% ויותר… הפקודות שיטיסו לכם את העבודה

שרטוט צריך לדעת לנהל. ישנם גורמים רבים המשפיעים על ביצועי השרטוטים באוטוקד. קבצי XREF ובלוקים המיובאים מיועצים חיצוניים ותוכנות צד שלישי מכילים המון מידע שהאוטוקד אינו משתמש בו כלל. פקודות כגון PURGE הן מאוד שימושיות על-מנת "לנקות" את המידע ולהקל במשהו על בצועי השרטוט, אך לא תמיד די בפקודה זאת. להלן כמה פקודות מועילות נוספות :

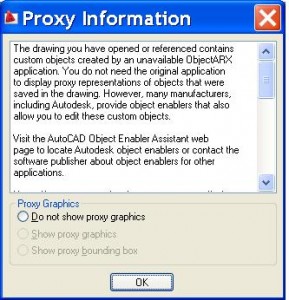

Proxy Graphics – הודעה בעת פתיחת קובץ

Proxy Graphics הם אוביקטים ששורטטו ויובאו מאפליקציה חיצונית. בעיקרון, האוטוקד יודע לשרטט קווים, קשתות וכיו"ב. האוטוקד אינו יודע לשרטט אובייקטים שנוצרו באפליקציה שונה ממנו ולכן כאשר מיבאים/מעתיקים "אובייקטים זרים" האוטוקד מתרגם אותם ומציג "אוביקט מקורב" המוכר לו (מכאן השם Proxy Graphics), לרב האוביקטים החדשים יוצגו כמסגרות מרובעות המצביעות על קיום אוביקט כלשהו.

המידע "המתורגם" מכביד על הקובץ, משפיע על מהירות העלייה שלו בעת פתיחתו ומשפיע על מהירות התגובה של השירטוט בעת העבודה עליו.

הפעולות שיש לבצע בכדי לנטרל את האפשרות שהאוטוקד "יטפל" ב- Proxy Graphics ויפסיק להציג את ההודעה עליהם הן:

EXPORTTOAUTOCAD- – במידה ובטוחים שאין צורך "באוביקטים הזרים" שנוצרו יש להשתמש בפקודה זאת אשר "תעלים" אותם מהקובץ. את הפקודה יש להריץ על כל הקבצים המקוריים שהתקבלו, כל אחד בנפרד.

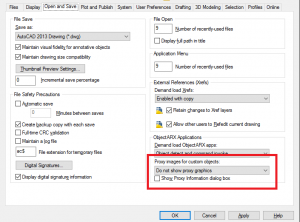

ביטול הצגת ההודעה – יש להקיש את הפקודה CONFIG, בחלון שיפתח יש לגשת ללשונית OPEN AND SAVE ולבצע כפי שמוצג בתמונה מטה:



פקודות מועילות נוספות

OVERKILL – פקודה הנועדה להסיר קווים שיושבים אחד על השני.

SCALELISTEDIT- – בעזרת פקודה זאת ניתן להסיר קנ"מ שאינו בשימוש.
