יצירת דו"ח שיפועים ב- Autocad MAP

יש לגשת לתפריט Create ולהקיש על Create from Points

בחלון שנפתח יש להקיש על סימן +

לבחור באפשרות Points in Drawing…

בעזרת העכבר יש לבחור את כל השרטוט. יש לשים לב שהאוטוקד מדווח על כמות הנקודות שנמצאה. בסיום להקיש ENTER.

* חשוב : יש לוודא קבלת קובץ מדידה תקין עם מלוא המידע, אחרת הפקת המידע תהיה לקויה.

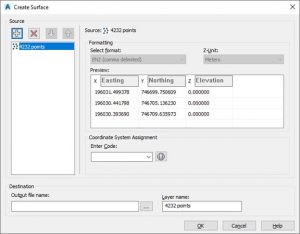

לאחר הקשת ENTER יופיע המידע בחלון – Create Surface

ניתן להוסיף קוד לקואורדינטות על-ידי הקשה על כפתור "הכדור", ייפתח חלון ובו יש לבחור ב- Israel.IseaeliGrid ולהקיש על SELECT

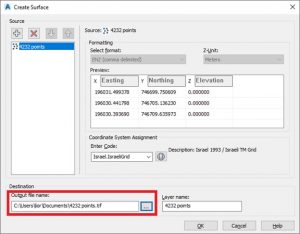

יש להגדיר את מיקום שמירת הקובץ

בשלב זה תיווצר מפה תלת ממדית (בירוק) ומידע יוסף ל- Display manager

ב- Display manager יש לבחור במידע שנוסף ולהקיש על המכחול – Style

יפתח החלון ובו יש להקיש על Theme לבחור Full color ולחזור ל- Theme

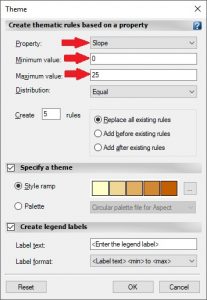

ברגע שחזרנו ל- THEME יפתח חלון נוסף ובו יש לבחור מתוך Property באפשרות Slope וערך מקסימלי של השיפועים (בהתאם לפרויקט)

לסיום להקיש על OK ולאחר מכן על APPLY לקבלת תוצאה גרפית לשיפועים
